去年总结的小型PLC编程经验，发布到这里来吧。留个坑，后续再补充补充完善下~

优秀的工程师，一定是有强迫症的工程师！项目代码一定是优雅， “秀色可餐”的！！大家共勉！下面给大家分享一下梯形图编程经验。

1.使用状态机，慎用M元件

图1.1一堆M元件

接手的第一个项目，一堆M元件，各种状态的判断使用的都是M元件，导致最终查bug的时候，异常困难，一会SET,一会RST的。这么写就说明程序作者，没有一个好的编程思想。咱们再看看下面这个图，更牛逼……

图1.2客户的牛逼程序

某客户，写梯形图程序。。一行不够，还连写了好几行。也是服写这个程序的人，能写出这样的程序，也是很牛逼的。。。但是这么写梯形图程序，不但坑死自己而且还会坑死交接程序的负责人，这程序写的太差劲了……一堆M元件串在一起，找bug是非常困难的。如果这个项目过去很长时间了，如果有人想在这个项目中添加功能的话，估计也会无从下手的。这样写程序，会导致程序无法维护！！！

我做的梯形图程序，一般这么处理：

图1.3采用状态机编程
在程序中考虑使用D元件，进行分步，分状态进行处理相关程序。写梯形图的时候，慎用M元件（HMI上开关量正常使用）

图1.4为状态字赋值
在项目程序中引入状态字状态机编程思想，每一个状态只做当前状态的任务。要思考如何进行状态解耦，要根据各个状态或者开关来给状态字进行赋值。

2.元件注释

《计算机程序结构与说明》一书在开篇写到：程序写出来是给人看的，附带能在机器上运行。就像男生喜欢美女，女生喜欢帅锅一样一样滴。编写的程序也能做到优雅漂亮，让别人在看的时候赏心悦目。

对于类似于C语言或者ST这样的高级编程语言，变量函数的命名也是讲究技术的，在变量命名上可以做文章。但是在小型PLC中梯形图元件并没有太多特殊性，好在我们的H3U小型PLC挺好用，每个元件都可以添加元件注释。这里元件注释，我给大家提供一种比较好的梯形图注释经验。

以下“v”开头代表变量，“c”开头代表常量，“h”开头代表HMI数据。“s”16位整形数据，“i”32位整形数据，“f”代表浮点型数据，“b”代表bool布尔型数据（开关量）

以下是我常用的注释前缀：
vb_布尔变量 vs_16位整形变量 vi_32位整形变量 vf_浮点变量
cb_布尔变量 cs_16位整形常量 ci_32位整形常量 cf_浮点常量
hb_HMI布尔变量 hs16位HMI整形 hi   hf_

加上前缀之后，只要看到前缀就能很容易知道这个元件是变量还是HMI中的数据，是整形还是浮点型，是32位还是16位。这样一来注释就额外增加了很多重要提示信息。加上前缀可能会让注释变长，所以大家一定要精练一下注释，如果太长，不适合看。

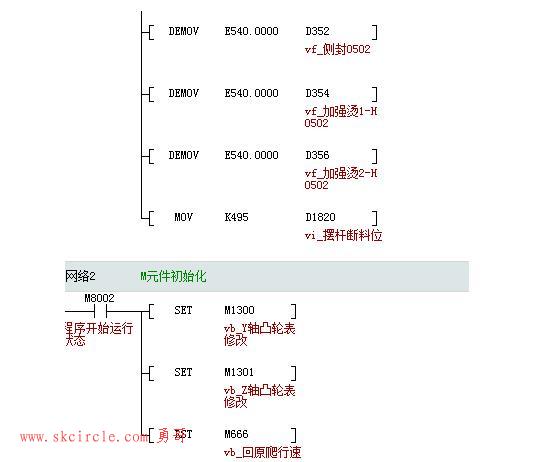

图2.1元件注释举例

3.网络注释

图3.1元件注释举例
汇川编程软件，有网络注释功能，很好用。大家一定要善于利用，网络注释是对整个网络内容的注释，好的网络注释便于程序接手人快速入手。

4.功能解耦

大家来对比一下下面俩个图，我接手过不少几个小型PLC写的程序。有个别项目代码让我痛不欲生，我算是积累经验了，遇到这种代码，就自己花点时间重写吧，不要修修补补了……

4.1接手的坑爹程序

接手的时候，程序能正常跑，就是偶尔蹦个bug出来。程序根本没有框架而言，就依噶main函数，里面代码乱七八糟……维护这个程序，增加个别功能，真是费了老大劲……

这项目写出来，估计也就项目作者自己好改一点，交接给别人绝对都是坑人的……

给大家看一下我自己做项目的一个框架：

将整个设备分解，独立解耦成一个个子程序。每个子程序只干“同类型”的事情。将项目分解开来，模块化编程。
