少有人走的路飞剪 应用时，产品切长 可以任意指定，只要切长改变，凸轮曲线 就必须重新建造，而 切长比（产品切长 与 单位切刀长 的比值），是 建造飞剪曲线的 重要依据！当使用台达 A2 或 M-R 伺服的 巨集#7 建造飞剪曲线 时，可根据本文公式来计算 切长比（P5-96），正确的设定 才能让裁切时 切刀与产品的速度 同步，否则可能发生卡料，甚至损坏设备，不可不慎！．．．常见的 飞剪 应用有：枕式包装机的 切刀轴（架构如图，动作视频可以参考 => 优酷，Youtube）

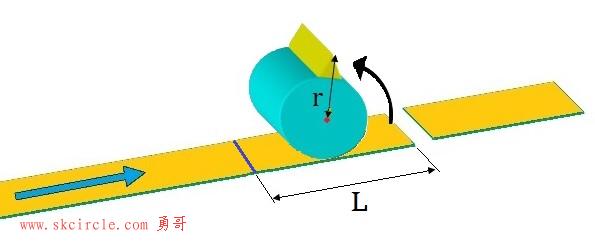

飞剪 的 切刀与产品 示意图如下：
其中：
ｒ：切刀顶端到轴心的距离，即 旋转半径
Ｌ：产品的 裁切长度，或称 目标切长
刀轴上可以安装多个刀具，数量为Ｃ，必须对称安装，如下图：
切长比 就是凸轮运转一周，产品行走距离 与 切刀行走距离 的比值．计算公式 如下：
切长比： R = L（产品切长）／ l（单位切刀长）
其中 单位切刀长（ l ）表示１把刀走的距离
l = 圆周长／刀数 = 2 π r / C

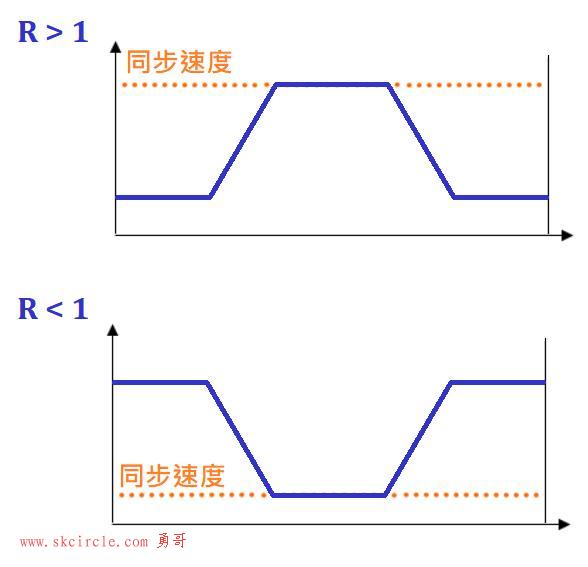

由于 r ，C 是已知，因此 l（单位切刀长）也是已知，当使用者输入 产品切长 Ｌ，就可以计算出 切长比 R，用来建造 飞剪曲线．切长比 对飞剪曲线外形 的影响如下：
说明如下：
R > 1 时，同步速度 是曲线中的 高速区域，也就是初始速度慢，裁切时速度快．
R < 1 时，同步速度 是曲线中的 低速区域，也就是初始速度快，裁切时速度慢．
R = 1 时，同步速度 与 飞剪曲线 完全重合，一直维持等速（不考虑速度补偿的前提下）．
