有了PLC SIM Advanced，你就相当于有了一台全功能的1500的西门子plc。
再配上数字孪生的虚拟设备，可以完全在没有实际设备情况下，仿真整台设备的动作。
下面说下怎么样用博图+PLC SIM Advanced完成一个基于tcp通讯的小例子。
实验用的是博图v18，Plc sim Advanced 6.0
（一）添加新设备
选择1500的cpu。
取消保护勾选
设置项目属性
注意：这是是项目名字上右键，而不是在plc的名字上右键！
勾选“块编译时支持仿真”。
这里如果不勾选，下场就是无法下载到plcsim advanced里去！
（二）设备的属性
设备上右键菜单--> 属性
（1）Profinet接口中，设置ip地址。
这个地址要跟虚拟网卡地址在同一个网段。
下图是勇哥虚拟网卡的IP地址，192.168.10.10
（2）连接机制里取消勾选 “仅支持PG/PC和HMI安全通信”。
（3）防护与安全中，选择“完全访问权限”。
（4）连接机制里，勾选“允许来自远程对象的PUT/GET通信访问”
（三）写Main程序
这里用通信中的“开放式用户通信”创建两个节点
TSend_C 和 TRCV_C。
它们是tcp通讯的发送与接收模块。
把REQ 触发端子，挂一个变量M0.2
把EN_R 使能端子，挂 一个变量M2.1
接下来进行组态相关的设定
（1）添加新的数据块
双击“添加新块”。
新建两个数据块变量，Send, Recv。
它们的数据类型是10元素的byte数组。
（四）启动plc仿真
这里勇哥设置的ip address是 192.168.10.10
（五）设置组态参数
点击Send模块的图标
，然后在组态属性页设置进行设定：
(1) 伙伴， 选择“未指定”
(2) 伙伴地址，设置为虚拟网卡的IP，这里是192.168.10.10
(3) 连接数据，选择新建，系统会自动创建一个。
(4) 连接ID，1
(5) 伙伴端口，改为2006
接下来设置Recv模块的组态：
(1) 伙伴， 选择“未指定”
(2) 伙伴地址，设置为虚拟网卡的IP，这里是192.168.10.10
(3) 连接数据，选择新建，系统会自动创建一个。
(4) 连接ID，2
(5) 伙伴端口，改为2006
（六）设置发送数据的来源，接收数据的块。
（七）编译
先编译数据块，再编译Main。
（八）下载程序到虚拟机
这里要选择PLCSIM。

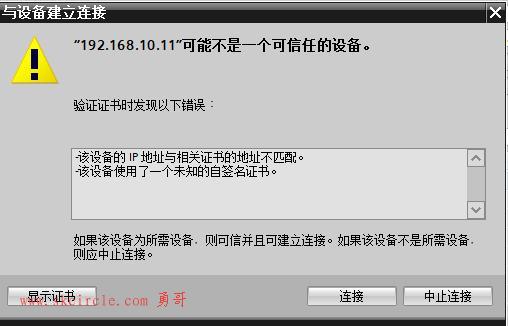

忽略此选项，点 连接。
点 装载
（九）测试

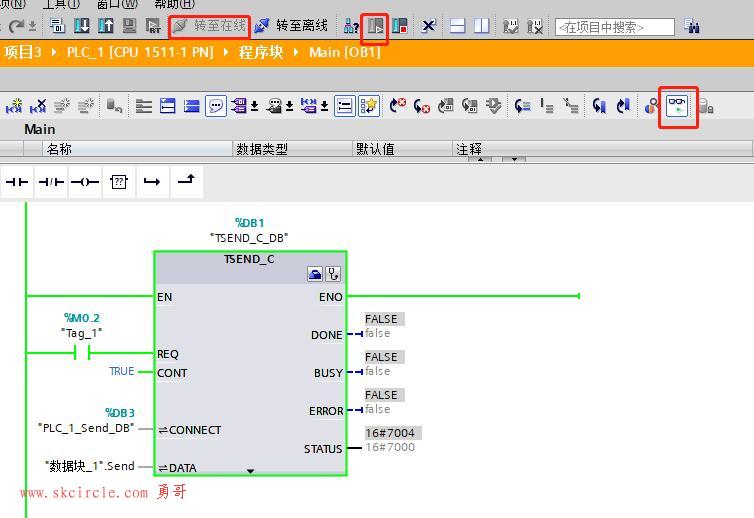

先“转至在线”，“运行plc”, 转入监视模式。
这时候编辑器中的元件变绿色。
可以看到Status中，状态7004就是准备好发送的状态。
（1）发送数据
进入数据块的监视模式。
然后你可以双击监视值，修改数据。
把M2.1手动改为1后，你应该可以在网络助手上看到收到的数据。
（2）接收数据
直接在网络助手上，以hex方式发送10个数据即可。
然后你在数据块上就可以看到接收的数据结果。
