EPSON SCARA 4轴机器人原点校正方法

机器人原点位置



J1轴原点位置

J1轴的0脉冲方向和机器人的X轴的正方向重合


J2轴原点位置

J2轴的0脉冲方向和J1轴直线对齐

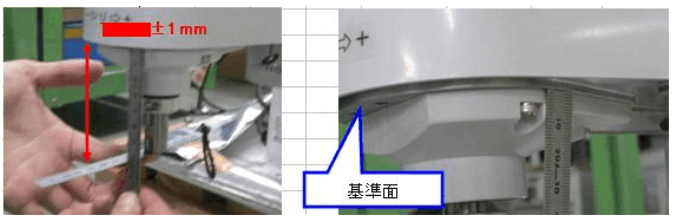

J3轴原点位置

J3轴的0脉冲位置接近最上运动范围





J4轴原点位置

J4轴0脉冲位置用丝杆上面的平面的平面或者限位坏上面的槽对准#2手臂前端的倒三角标志





所有轴都在原点位置时机器人的姿势



---------------------
