少有人走的路Q:如何使用SEND指令发送数据？
A:
步骤1：参数设置——PC以及2台PLC的IP地址&子网掩码
注：IP地址均为同一网段；PLC硬件节点号与其IP地址最后一位相同
步骤2：编写SEND指令（操作数为S、C、D）具体设置如下
S——发送数据首地址
C+0——发送数据的长度
C+1——00-07位表示目标网络号，如果在同一个网络中传送，此处固定设为00；08-11位对于EIP网络，设置为0；12-15位固定为0。

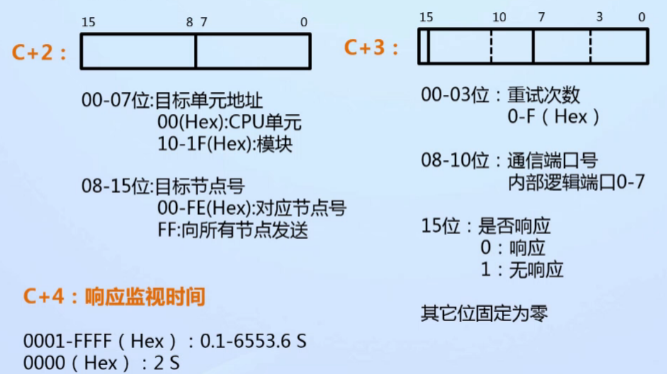

C+2——低字节，表示发送目标单元地址，如果目标对象是CPU本身，设为00。如果对象是模块，就设为10+模块单元号；高字节，表示发送目标节点号，可设为00-FE，如果设为FF则向网络中的所有节点发送
C+3——00-03位，表示重试次数，可在0-F范围中设置；08-10位，指定通信端口号，可从内部逻辑端口0-7中选择；15位，表示是否需要响应，设为0表示需要，设为1表示不需要；其他位固定为零
C+4——响应监视时间。设为0000，表示响应监视时间2S
D——接收数据首地址
更多详细内容请参考<使用SEND指令发送数据>e-Learning视频，网址：
注：IP地址均为同一网段；PLC硬件节点号与其IP地址最后一位相同
步骤2：编写SEND指令（操作数为S、C、D）具体设置如下
S——发送数据首地址
C+0——发送数据的长度
C+1——00-07位表示目标网络号，如果在同一个网络中传送，此处固定设为00；08-11位对于EIP网络，设置为0；12-15位固定为0。
C+2——低字节，表示发送目标单元地址，如果目标对象是CPU本身，设为00。如果对象是模块，就设为10+模块单元号；高字节，表示发送目标节点号，可设为00-FE，如果设为FF则向网络中的所有节点发送
C+3——00-03位，表示重试次数，可在0-F范围中设置；08-10位，指定通信端口号，可从内部逻辑端口0-7中选择；15位，表示是否需要响应，设为0表示需要，设为1表示不需要；其他位固定为零
C+4——响应监视时间。设为0000，表示响应监视时间2S
D——接收数据首地址
更多详细内容请参考<使用SEND指令发送数据>e-Learning视频，网址：
http://www.fa.omron.com.cn/elearning/video/1052
SEND指令的说明有几十页，实在是读不进去，勇哥在这里分享自己的研究结果，以方便大家查阅。
勇哥的目的，是PLC向电脑发送数据。
S: 源首字（本地节点 ）：表示发送方PLC数据所在地址的首字
D：目标首字（远程节点）：表示接收方PLC数据所在地址的首字
C：控制数据首字
下面是控制字C的一个例子，它是在两个PLC之间传递数据。
实际上，勇哥的目的是无法做到的，因为欧姆龙官方说：CIF41根本不支持SEND指令。
而勇哥手里只有cp1h（插了一个CIF41扩展以太网模块）, 没有cj2m(带有原生的以太网口）。
这个模块比cp1h本身还贵，居然不支持SEND指令，只能做为fins tcp或者fins udp使用，真是不值啊。
真是无语。这个研究只能中止。
不过对于使用cj2m的朋友来说，上面的知识是适用的！
Q:CP1W-CIF41使用时有哪些限制？
A:
① CP1H/CP1L(10 点的 CP1L 除外)支持 1 块 CP1W-CIF41。
② 不支持 IO 表设定，需要通过浏览器设定参数。
③ 不支持 Mail/FTP/Socket/SNTP/Internet 维护功能。
④ 不支持 SEND/RECV/CMND 指令。
⑤ FINS/TCP最大连接数为2。
② 不支持 IO 表设定，需要通过浏览器设定参数。
③ 不支持 Mail/FTP/Socket/SNTP/Internet 维护功能。
④ 不支持 SEND/RECV/CMND 指令。
⑤ FINS/TCP最大连接数为2。
--------------------
